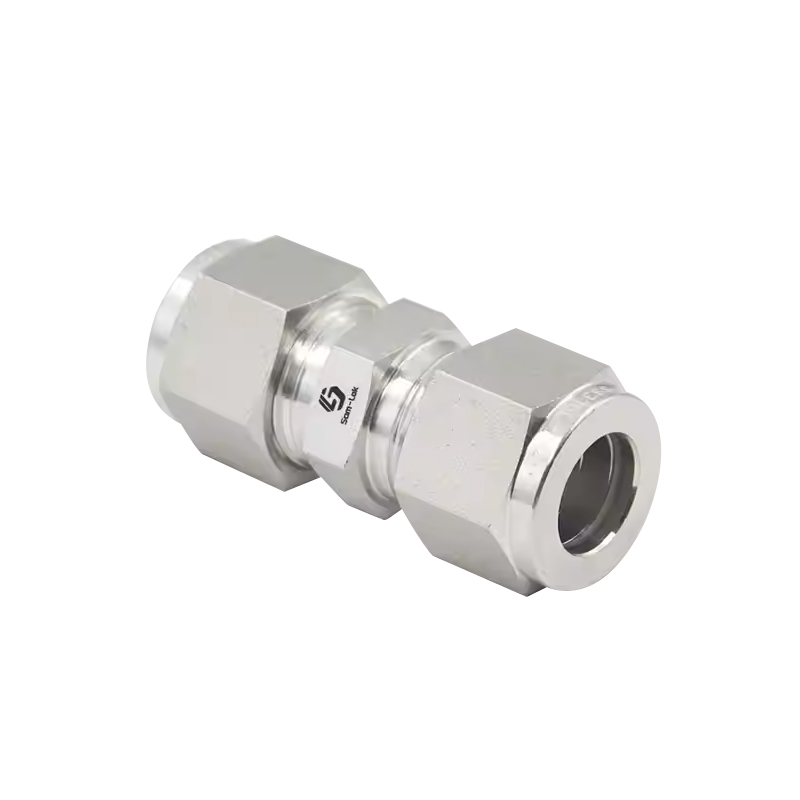

Kompressionsrörkopplingar i rostfritt stål

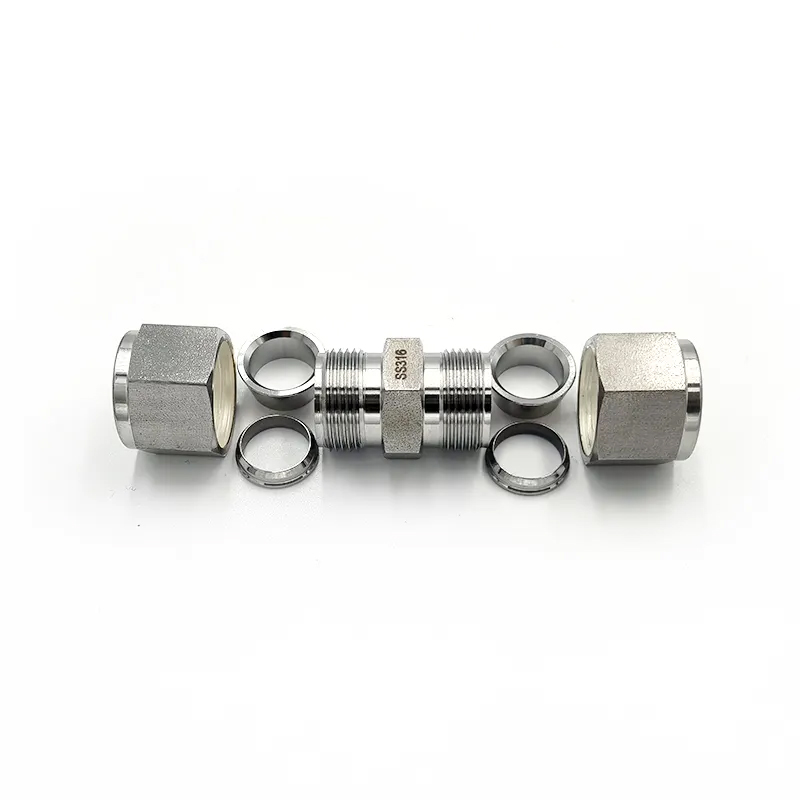

Kompressionsrörkopplingar i rostfritt stål är gjorda av högkvalitativt rostfritt stål. Det rostfria stålmaterialet förbättrar den totala hållbarheten, säkerställer en lång livslängd och minskar behovet av frekvent underhåll eller utbyte. Den antar en smidesprocess. Denna process säkerställer utmärkt styrka och precision. Smidda beslag är designade för att tåla högt tryck och svåra förhållanden utan att kompromissa med prestanda. Denna koppling är en kopplingstyp, vilket innebär att de är utformade för att enkelt ansluta och koppla bort rör eller rör utan omfattande verktyg eller demontering. Kopplingsdesignen möjliggör effektivt underhåll och systemändringar utan att ta bort hela rörsektionen. Den dubbla hylsanslutningsdesignen skapar en stark, läckagefri tätning för att förhindra vätske- eller gasläckage även under högt tryck. Hylsan är hårt klämd mellan muttern och monteringskroppen, vilket ger utmärkt grepp och stabilitet för att förhindra felinriktning och säkerställa en tät anslutning.

Kontakta oss

PREV: Armbågsunion kompressionsrörkopplingar i rostfritt stål NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd

Typ: Union

Ursprungsort: Jiangsu, Kina (fastlandet)

Modellnummer: Union Fitting

Märke: SAM-LOK

Anslutning: dubbel hylsa

Form: Lika

Huvudkod: Hexagon

OD Storlek: 1/16''-1'', 3mm-25mm

Arbetstryck: upp till 6000psi

Medium: vatten, olja, gas, syra, bas och så vidare

Specialbehandling: behandling av beslagets hårdhet

Nötbehandling: silverplanterad

Slangbehandling: helt glödgad

Innerkon: spegelpolering

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	Grundläggande beställning Nummer	Mått, i (mm)
T-rör O.D. (in.)	Grundläggande beställning Nummer	L	C	D	F	E
1/16	-TU-FT1	0,99(25,1)	0,34(8,6)	0,31(7,9)	0,44(11,1)	0,05(1,3)
1/8	-TU-FT2	1,40(35,6)	0,50(12,7)	0,44(11,1)	0,44(11,1)	0,09(2,3)
3/16	-TU-FT3	1,47(37,3)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-TU-FT4	1,61(40,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-TU-FT5	1,69(42,9)	0,64(16,2)	0,63(15,9)	0,56(14,3)	0,25(6,4)
3/8	-TU-FT6	1,77(45,0)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-TU-FT8	2,02(51,3)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-TU-FT10	2,05(52,1)	0,96(24,4)	1,00(25,4)	0,94(23,9)	0,50(12,7)
3/4	-TU-FT12	2,11(53,6)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-TU-FT14	2,17(55,1)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-TU-FT16	2,55(64,8)	1,23(31,2)	1,5(38,1)	1,37(34,9)	0,88(22,4)
11/8	-TU-FT18	2,55(64,8)	1,23(31,2)	1,75(44,5)	1,63(41,3)	0,97(24,6)
11/4	-TU-FT20	3,63(92,2)	1,62(41,1)	1,87(47,6)	1,75(44,5)	1,09(27,7)
11/2	-TU-FT24	4,25(108,0)	1,97(50,0)	2,25(57,2)	2,13(54,0)	1,34(34,0)

T-rör O.D. (mm)	Grundläggande Beställning Nummer	Mått, mm(in.)
T-rör O.D. (mm)	Grundläggande Beställning Nummer	L	C	D	F	E
2	-TU-MT2	35,6(140)	12,9(0,51)	12,0(0,47)	12,0(0,47)	1,7(0,07)
3	-TU-MT3	35,3(1,39)	12,9(0,51)	12,0(0,47)	12,0(0,47)	2,4(0,09)
4	-TU-MT4	37,3(1,47)	13,7(0,54)	12,0(0,47)	12,0(0,47)	2,4(0,09)
6	-TU-MT6	41,0(1,61)	15,3(0,60)	14,0 (0,55)	14,0 (0,55)	4,8(0,19)
8	-TU-MT8	43,2(1,70)	16,2(0,64)	16,0 (0,63)	15,0 (0,59)	6,4(0,25)
10	-TU-MT10	46,2(1,82)	17,2(0,68)	19,0 (0,75)	18,0 (0,71)	7,9(0,31)
12	-TU-MT12	51,2(2,02)	22,8(0,90)	22,0 (0,87)	22,0 (0,87)	9,5(0,37)
14	-TU-MT14	52,0(2,05)	24,4(096)	25,0 (0,98)	24,0 (0,94)	11,1(0,44)
15	-TU-MT15	52,0(2,05)	24,4(0,96)	25,0 (0,98)	24,0 (0,94)	11,9(0,47)
16	-TU-MT16	52,0(2,05)	24,4(0,96)	25,0 (0,98)	24,0 (0,94)	12,7(0,50)
18	-TU-MT18	53,5(2,11)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-TU-MT20	55,0(2,17)	26,0(1,02)	32,0(1,26)	30,0(1,18)	15,9(0,63)
22	-TU-MT22	55,0(2,17)	26,0(1,02)	32,0(1,26)	30,0(1,18)	18,3(0,72)
25	-TU-MT25	65,0(2,56)	31,3(1,23)	38,0(1,50)	35,0(1,38)	21,8(0,86)
28	-TU-MT28	85,0(3,35)	36,6(1,44)	46,0(1,81)	41,0(1,61)	21,8(0,86)
30	-TU-MT30	92,7(3,65)	39,6(1,56)	50,0(1,97)	46,0(1,81)	26,2(1,03)
32	-TU-MT32	97,3(3,83)	42,0(1,65)	50,0(1,97)	46,0(1,81)	28,6(1,13)
38	-TU-MT38	113,6(4,47)	49,4(1,94)	60,0(2,36)	55,0(2,17)	33,7(1,33)
