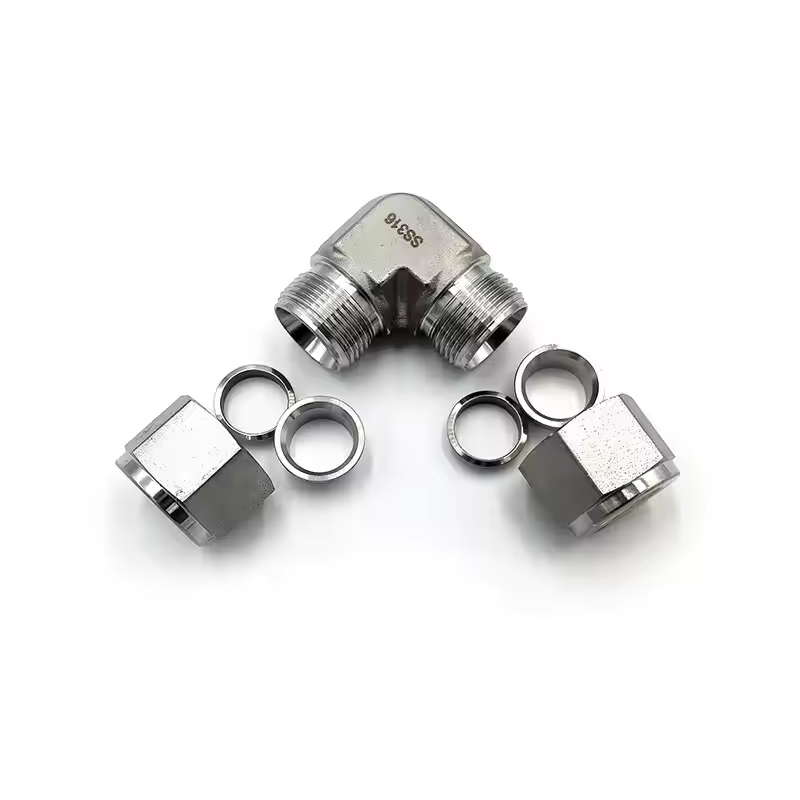

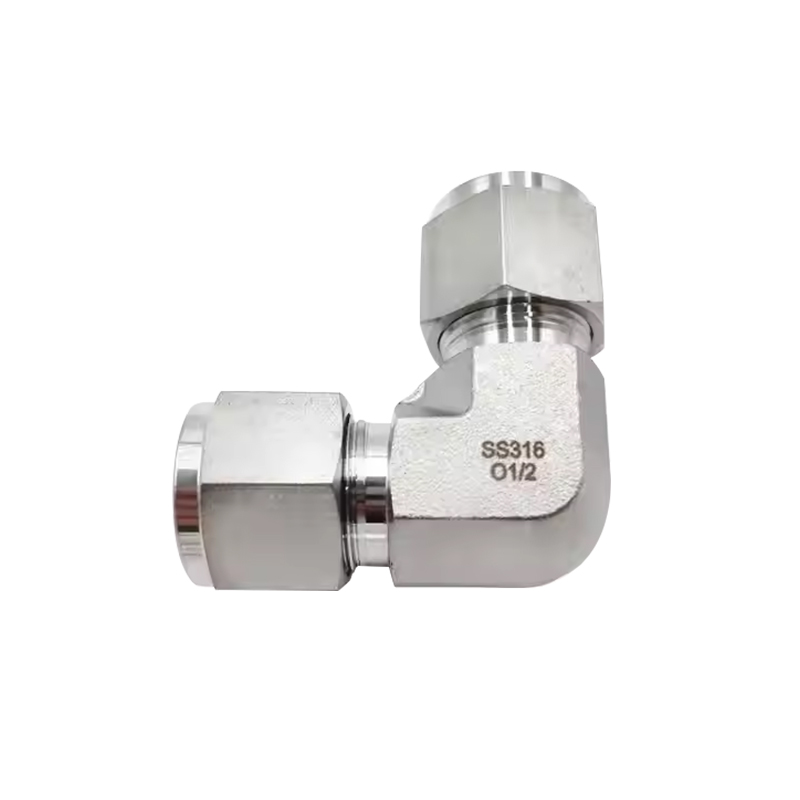

Armbågsunion kompressionsrörkopplingar i rostfritt stål

Stainless Steel Armbåge Union Compression Tube Fittings är en 90 graders armbåge som används för att ansluta två rör i rät vinkel, vilket ger en sömlös och tät anslutning. Denna konfiguration är lämplig för applikationer där utrymmesbegränsningar eller specifika rörlayouter kräver en förändring av rörsystemets riktning. Denna koppling är utformad som en böj med konstant diameter, vilket innebär att den förbinder två rör med samma diameter, vilket säkerställer att flödet i systemet förblir konstant och oavbrutet. Armbågskonstruktionen med konstant diameter är särskilt användbar när man ansluter två rörsektioner av samma storlek, bibehåller konsekvent flödesdynamik och minskar turbulens som kan orsaka ineffektivitet eller slitage över tid. Den är sexkantig till formen, vilket gör den lätt att installera och dra åt. Den sexkantiga formen ger ett säkert grepp för verktyg, vilket säkerställer att kopplingen enkelt kan installeras eller tas bort från rörsystemet utan att glida eller svårigheter. Det sexkantiga huvudet säkerställer också att beslaget tål högre vridmoment utan att skadas, vilket bidrar till att förbättra systemets totala hållbarhet och tillförlitlighet.

Kontakta oss

FÖREGÅENDE: Rostfritt stål Tee Union kompressionsrörkopplingar NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd

Typ: Armbåge

Ursprungsort: Jiangsu, Kina (fastlandet)

Modellnummer: Equal Armbow Tube Fitting

Märke: SAM-LOK

Anslutning: Dubbla hylsor

Form: Lika

Huvudkod: Hexagon

material: 304, 316, 304L, 316L etc

OEM-tjänst: tillgänglig

struktur: 90 graders armbåge

Parameter

T-rör O.D. (in.)	Grundläggande Beställning Nummer	Dimension, i (m m)
T-rör O.D. (in.)	Grundläggande Beställning Nummer	L	C	D	F	E
1/16	-UE-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UE-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UE-FT3	1,00(25,4)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-UE-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-UE-FT5	1,13(28,7)	0,64(16,3)	0,63(15,9)	0,56(14,3)	0,25(6,4)
3/8	-UE-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UE-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UE-FT10	1,50(38,1)	0,96(24,4)	1,00(25,4)	0,94(23,8)	0,5(12,7)
3/4	-UE-FT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UE-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UE-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
11/8	-UE-FT18	2,17(55,1)	1,23(31,2)	1,63(41,3)	1,69(42,9)	0,97(24,6)
11/4	-UE-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-UE-FT24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34(34,0)

T-rör O.D. (mm)	Grundläggande beställning Nummer	Mått, mm(in.)
T-rör O.D. (mm)	Grundläggande beställning Nummer	L	C	D	F	E
3	-UE-MT3	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-UE-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-UE-MT6	27,0(1,06)	15,3(0,60)	14,0 (0,55)	12,7(0,50)	4,8(0,19)
8	-UE-MT8	28,8(1,13)	16,2(0,64)	16,0 (0,63)	14,3(0,56)	6,4(0,25)
10	-UE-MT10	31,5(1,24)	17,2(0,68)	19,0 (0,75)	17,5(0,69)	7,9(0,31)
12	-UE-MT12	36,0(1,42)	22,8(0,90)	22,0 (0,87)	20,6(0,81)	9,5(0,37)
14	-UE-MT14	38,0(1,50)	24,4(096)	25,0 (0,98)	23,8(0,94)	11,0(0,43)
15	-UE-MT15	38,8(1,53)	24,4(096)	25,0 (0,98)	23,8(0,94)	11,9(0,47)
16	-UE-MT16	38,0(1,50)	24,4(096)	25,0 (0,98)	23,8(0,94)	12,7(0,50)
18	-UE-MT18	39,8(1,57)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UE-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UE-MT22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UE-MT25	49,1(1,93)	31,3(1,23)	38,0(1,5)	34,9(1,37)	21,8(086)
28	-UE-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21,8(086)
30	-UE-MT30	69,9 (275)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UE-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UE-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
