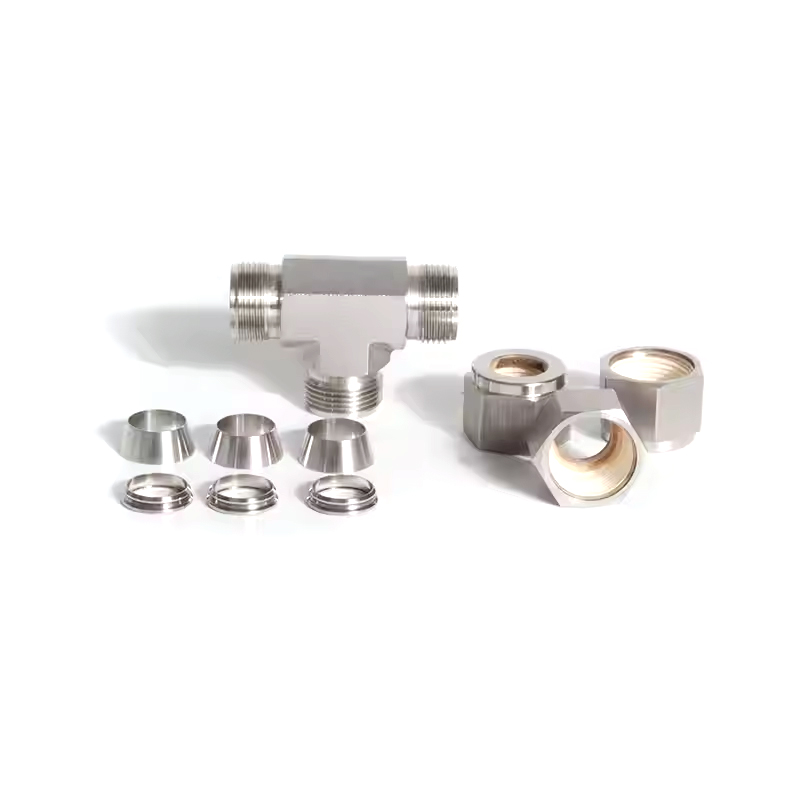

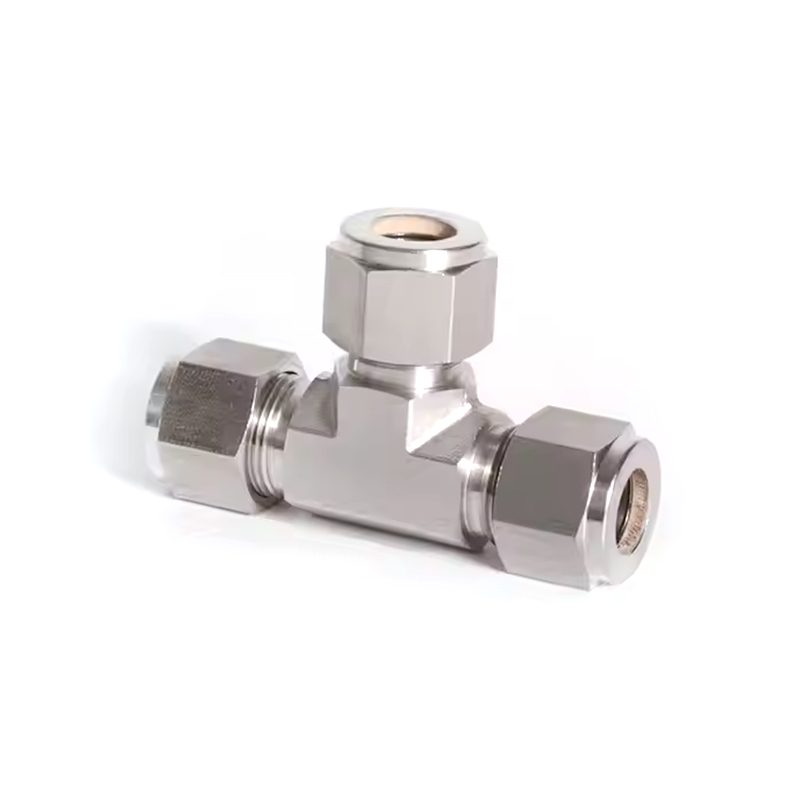

Rostfritt stål Tee Union kompressionsrörkopplingar

Rostfritt stål T-union kompressionsrörkopplingar ansluter tre rör vid en skarv, vilket gör att vätske- eller gasflödet kan omdirigeras. T-kopplingar är viktiga i många system, såsom vattenförsörjningssystem, kemiska reaktorer och naturgasledningar, där det är nödvändigt att dela flödet eller skapa anslutningar i flera riktningar. Utformningen av T-formen säkerställer att vätskeflödet förblir balanserat och att systemet bibehåller integriteten under tryck. Denna koppling har en ytterdiameter (OD) som sträcker sig från 1/16'' till 1'' (3 mm till 25 mm), vilket är mångsidigt och lämpligt för små och stora system. Det breda utbudet av storlekar är kompatibelt med en mängd olika rörstorlekar, vilket säkerställer att kopplingen sömlöst kan integreras i en mängd olika vätske- eller gastillförselsystem. Den är designad för att hantera arbetstryck upp till 6000 psi. Även under starkt tryck kan beslaget bibehålla sin integritet och tätning, vilket säkerställer säker och effektiv drift. Högtrycksklassningen gör att den också kan användas i hydraulsystem och högtrycksrengöringssystem.

Kontakta oss

FÖREGÅENDE: Rostfritt stål Cross Union kompressionsrörkopplingar NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Teknik: Smidd

Typ: Union

Ursprungsort: Jiangsu, Kina (fastlandet)

Modellnummer: Union Fitting

Märke: SAM-LOK

Anslutning: dubbel hylsa

Form: T-shirt

Huvudkod: Hexagon

OD Storlek: 1/16''-1'', 3mm-25mm

Arbetstryck: upp till 6000psi

Medium: vatten, olja, gas, syra, bas och så vidare

Specialbehandling: behandling av beslagets hårdhet

Nötbehandling: silverplanterad

Slangbehandling: helt glödgad

Innerkon: spegelpolering

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	Grundläggande Beställning Nummer	Dimension, in. (mm)
T-rör O.D. (in.)	Grundläggande Beställning Nummer	L	C	D	F	E
1/16	UT-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UT-FT2	0,96(24,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UT-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UT-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-UT-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UT-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UT-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UT-FT10	1,53(38,9)	0,96(24,4)	1,00(25,4)	1,00(25,4)	0,50(12,7)
3/4	-UT-FT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UT-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UT-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
11/8	-UT-FT18	2,17(55,1)	1,23(31,2)	1,81(46,0)	1,69(42,9)	0,97(24,6)
11/4	-UT-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-UT-FT24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34(34,0)

T-rör O.D. (mm)	Grundläggande Beställning Nummer	Mått, mm(in.)
T-rör O.D. (mm)	Grundläggande Beställning Nummer	L	C	D	F	E
2	-UT-MT2	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	1,7(0,07)
3	-UT-MT3	22,3(088)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-UT-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-UT-MT6	27,0(1,06)	15,3(0,60)	14,0 (0,55)	12,7(0,50)	4,8(0,19)
8	-UT-MT8	29,9(1,18)	16,2(0,64)	16,0 (0,63)	15,9(0,63)	6,4(0,25)
10	-UT-MT10	31,5(1,24)	17,2(0,68)	19,0 (0,75)	17,5(0,69)	7,9(0,31)
12	-UT-MT12	36,0(1,42)	22,8(0,90)	22,0 (0,87)	20,6(0,81)	9,5(0,37)
14	-UT-MT14	38,8(1,53)	24,4(096)	25,0(098)	25,4(1,00)	11,1(0,44)
15	-UT-MT15	38,8(1,53)	24,4(096)	25,0 (0,98)	25,4(1,00)	11,9(0,47)
16	-UT-MT16	38,8(1,53)	24,4(096)	25,0(098)	25,4(1,00)	12,7(0,50)
18	-UT-MT18	38,8(1,53)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UT-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UT-MT22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UT-MT25	49,1(1,93)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
28	-UT-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21,8(086)
30	-UT-MT30	69,9(2,75)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UT-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UT-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
