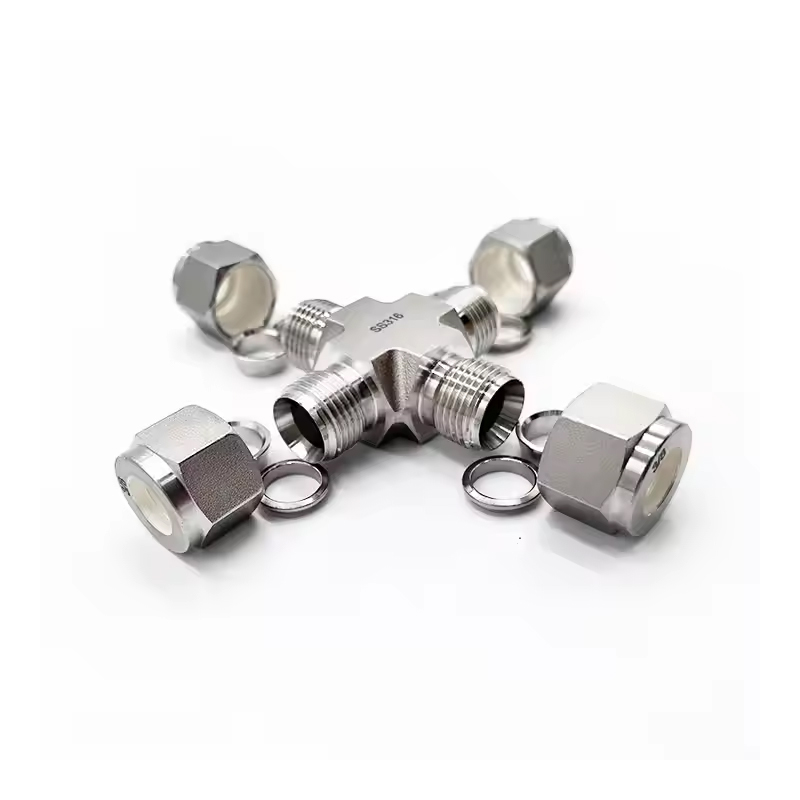

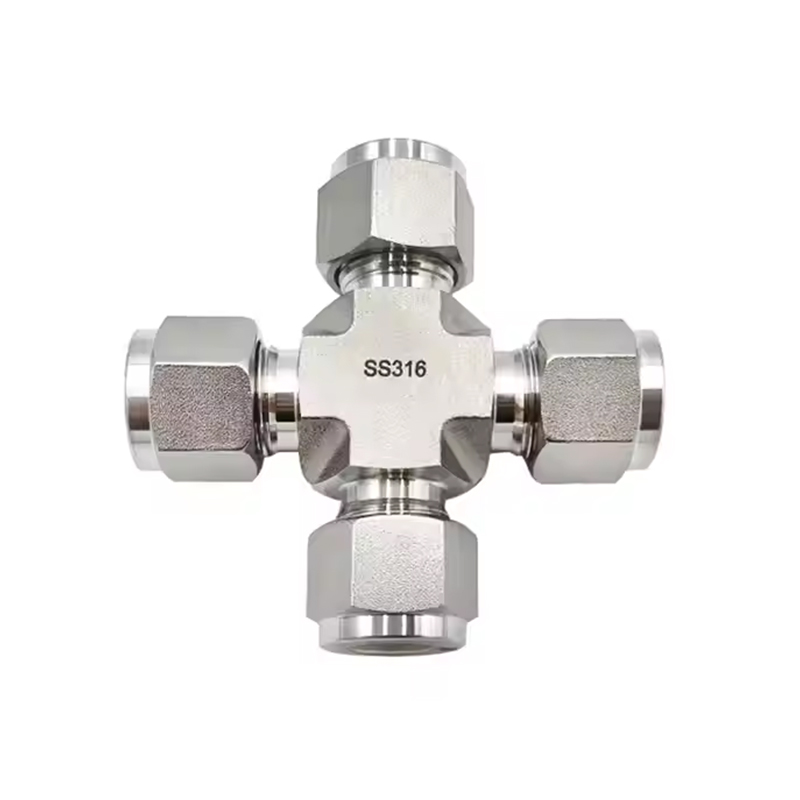

Rostfritt stål Cross Union kompressionsrörkopplingar

Rostfritt stål Cross Union Compression Tube Fitting är en högpresterande rörkoppling tillverkad med precisionssmideteknik. Den är designad för krävande industriella vätskor, gaser, kemiska medier och andra rörledningssystem. Denna rörkoppling har utmärkt tätningsprestanda och hög tryckmotstånd, lämplig för olika tuffa arbetsmiljöer. Den är framställd med smidesteknik, som effektivt kan förbättra styrkan, hårdheten och hållbarheten hos rörkopplingarna. Jämfört med gjutningsprocessen är den inre strukturen hos de smidda rörkopplingarna tätare och kan bättre motstå påverkan av yttre faktorer som mekaniska stötar, vibrationer, utmattning etc. Rörkopplingens korsdesign gör att flera anslutningspunkter kan bildas i rörledningssystemet. Den korsformade rörkopplingen kan realisera vätskefördelning i flera riktningar, förenkla rörledningslayouten, minska antalet rörkopplingar, vilket sparar utrymme och minskar kostnaderna.

Kontakta oss

PREV: Rostfritt stål dubbla hylsor hanbeslag NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Teknik: Smidd

Typ: Kors

Ursprungsort: Jiangsu, Kina (fastlandet)

Märke: SAM-LOK

Anslutning: dubbel hylsa

Huvudkod: Hexagon

OD Storlek: 1/16''-1'', 3mm-25mm

Arbetstryck: upp till 6000psi

Medium: vatten, olja, gas, syra, bas och så vidare

Specialbehandling: behandling av beslagets hårdhet

Nötbehandling: silverplanterad

Slangbehandling: helt glödgad

Innerkon: spegelpolering

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	Grundläggande beställning Nummer	Mått, in. (mm)
T-rör O.D. (in.)	Grundläggande beställning Nummer	L	C	D	F	E
1/8	-UC-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UC-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UC-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-UC-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UC-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(159)	0,28(7,1)
1/2	-UC-FT8	1,42(36,1)	0,90(22,9)	0,69(17,5)	0,81(20,6)	0,41(10,4)
5/8	-UCFT10	1,43(36,3)	0,96(24,4)	1,00(25,4)	1,06(27,0)	0,50(12,7)
3/4	-UCFT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UCFT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UC-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)

T-rör 0.D. (mm)	Grundläggande beställning Nummer	Mått, mm(in.)
T-rör 0.D. (mm)	Grundläggande beställning Nummer	L	C	D	F	E
3	-UC-MT3	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-UC-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-UC-MT6	27,0(1,06)	15,3(0,60)	14,0 (0,55)	12,7(0,50)	4,8(0,19)
8	-UC-MT8	29,9(1,18)	16,2(0,64)	16,0 (0,63)	15,9(0,63)	6,4(0,25)
10	-UC-MT10	33,5(1,32)	17,2(0,68)	19,0 (0,75)	20,6(0,81)	7,9(0,31)
12	-UC-MT12	36,0(1,42)	22,8(0,90)	22,0 (0,87)	20,6(0,81)	9,5(0,37)
16	-UC-MT16	3Z0(1,46)	24,4(0,96)	25,0(098)	23,8(0,94)	12,7(0,50)
18	-UC-MT18	38,3(1,51)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UC-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UC-MT22	44,7(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UC-MT25	49,2(1,94)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
