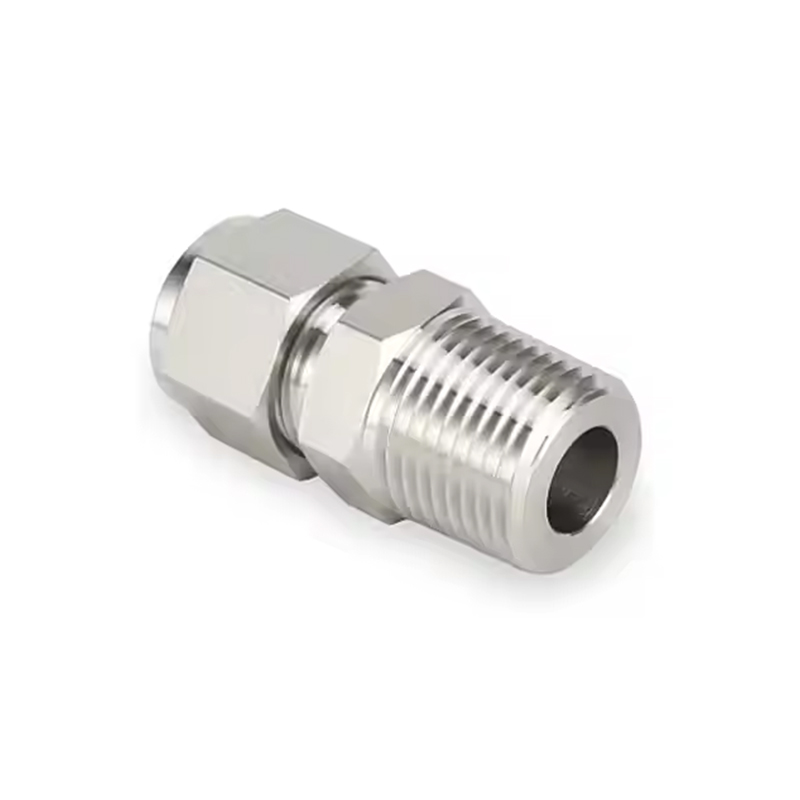

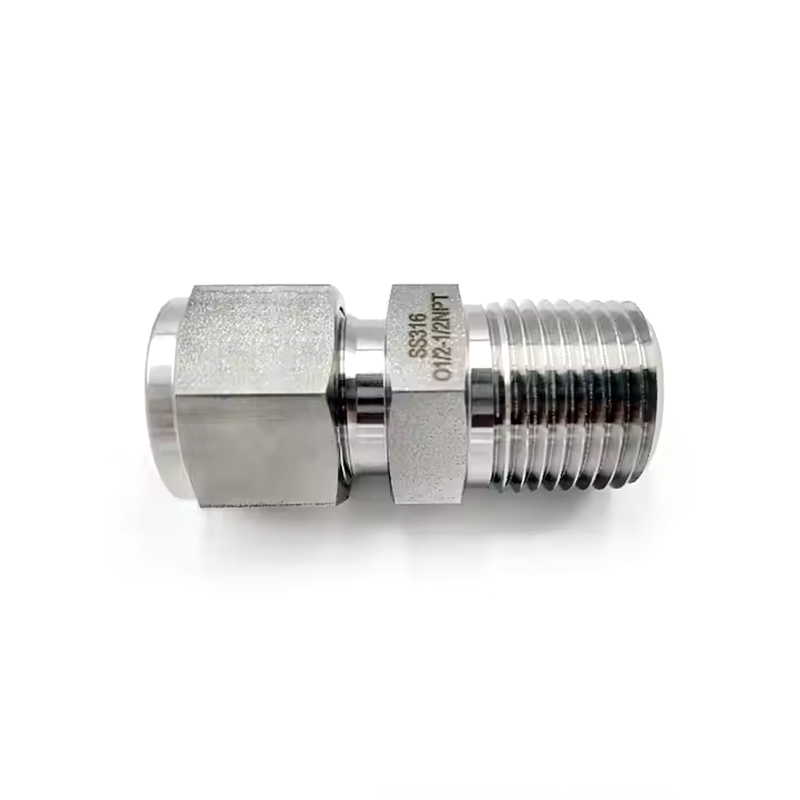

Rostfritt stål dubbla hylsor hanbeslag

Dubbla hylsor i rostfritt stål hananslutning använder en smidesprocess som formar metallen genom att applicera tryckkrafter, och därigenom förbättra dess inre struktur och övergripande mekaniska egenskaper. Till skillnad från gjutning anpassar smide metallens kornstruktur, vilket skapar starkare och mer hållbara beslag. Den använder en konform kopplingsdesign, som bibehåller kopplingens inre och yttre diametrar för att säkerställa en konsekvent flödesväg. Denna form minimerar turbulens och tryckfall genom att ge ett jämnt, kontinuerligt flöde från en komponent till en annan. Den konforma designen är lämplig för applikationer som upprätthåller en enhetlig flödeshastighet, såsom vätskehantering, hydraulik och kemisk bearbetning. Dess beslagets hårdhetsbehandling är en process som förbättrar beslagets slitstyrka. Hylsan är den komponent som klämmer fast röret för att bilda en säker tätning. Denna behandling säkerställer att hylsan bibehåller sin form och tätningsförmåga även under högt tryck och höga vibrationsförhållanden, och förlänger därmed kopplingens livslängd.

Kontakta oss

PREV: Dubbla hylsor i rostfritt stål hane förgrenad T-shirt NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd Märke: SAM-LOK Anslutning: dubbel hylsa och hangänga

Form: Lika Trådtyp:Unf,NPT,BSPT Huvudkod: Hexagon

OD Storlek: 1/16''-1'', 3mm-25mm

Struktur: union, armbåge, tee, kors, skott, han- eller honkontakt

Arbetstryck: 3000-6000psi

Medium: vatten, olja, gas, syra, bas och så vidare

Specialbehandling: behandling av beslagets hårdhet

Nötbehandling: silverplanterad

Slangbehandling: helt glödgad

Innerkon: spegelpolering

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	P-NPT Storlek	Grundläggande beställning Nummer	Mått, in. (mm)
T-rör O.D. (in.)	P-NPT Storlek	Grundläggande beställning Nummer	L	B	C	E	D	F
1/16	1/16	-MC-FT1-MN1	0,94(23,9)	0,38(9,7)	034(8,6)	005(1,3)	0,31(7,9)	0,31(7,9)
1/16	1/8	-MC-FT1-MN2	1,03(26,2)	0,38(9,7)	0,34(8,6)	0,05(1,3)	031(7,9)	0,44(11,1)
1/8	1/16	-MC-FT2-MN1	1,17(29,7)	0,38(9,7)	0,50(12,7)	0,09(2,3)	0,44(11,1)	044(11.1)
1/8	1/8	-MC-FT2-MN2	1.2030.5)	0,38(9,7)	0,50(12,7)	0,09(2,3)	0,44(11,1)	044(11.1)
1/8	1/4	-MC-FT2-MN4	1,40(35,6)	0,56(14,2)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
3/16	1/8	-MC-FT3-MN2	1,2331,2)	0,38(9,7)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,44(11,1)
3/16	1/4	-MC-FT3-MN4	1,43(36,3)	0,56(14,2)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	1/16	-MC-FT4-MN1	1,29(32,8)	0,38(9,7)	0,60(15,2)	0,12(3,0)	056(14,3)	0,50(12,7)
1/4	1/8	-MC-FT4-MN2	1,2932,8)	0,38(9,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,50(12,7)
1/4	1/4	-MC-FT4-MN4	1,49(37,8)	0,56(14,2)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	3/8	-MC-FT4-MN6	1,51(38,4)	0,56(14,2)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,69(17,5)
1/4	1/2	-MC-FT4-MN8	1,75(44,5)	0,75(19,1)	0,60(15,2)	0,19(4,8)	0,56(14,3)	087(22,2)
16/5	1/8	-MC-FT5-MN2	134(34,0)	0,38(9,7)	0,64(16,3)	0,19(4,8)	063(15,9)	0,56(14,3)
16/5	1/4	-MC-FT5-MN4	1,5238,6)	0,38(9,7)	0,64(163)	0,25(6,4)	0,63(15,9)	0,56(14,3)
16/5	3/8	-MC-FT5-MN6	1,54(39,1)	0,56(14,2)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)
16/5	1/2	-MC-FT5-MN8	1,79(45,5)	0,75(19,1)	0,64(16,3)	0,25(6,4)	0,63(15,9)	087(22,2)
3/8	1/8	-MC-FT6-MN2	1,39(35,3)	0,38(9,7)	0,66(16,8)	0,19(4,8)	0,69(17,5)	0,63(15,9)
3/8	1/4	-MC-FT6-MN4	1,57(39,9)	0,56(14,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
3/8	3/8	-MC-FT6-MN6	1,57(39,9)	0,56(14,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,69(17,5)
3/8	1/2	-MC-FT6-MN8	1,82(46,2)	0,75(19,1)	0,66(16,8)	0,28(7,1)	0,69(17,5)	087(22,2)
1/2	1/8	-MC-FT8-MN2	1,53(38,9)	0,38(9,7)	0,90(22,9)	0,19(4,8)	0,87(22,2)	081(20,6)
1/2	1/4	-MC-FT8-MN4	1,71(43,4)	0,56(14,2)	0,90(22,9)	0,28(7,1)	0,87(22,2)	081(20,6)
1/2	3/8	-MC-FT8-MN6	1,71(43,4)	0,56(14,2)	0,90(22,9)	0,38(9,7)	0,87(22,2)	081(20,6)
1/2	1/2	-MC-FT8-MN8	1,93(49,0)	0,75(19,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	087(22,2)
1/2	3/4	-MC-FT8-MN12	1,99(50,5)	0,75(19,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	1	-MC-FT8-MN16	2,25(57,2)	0,94(23,9)	0,90(22,9)	0,41(10,4)	0,87(22,2)	13734,9)
5/8	1/4	-MC-FT10-MN4	1,74(44,2)	0,56(14,2)	0,96(24,4)	0,28(7,1)	1,00(25,4)	0,94(23,8)
5/8	3/8	-MC-FT10-MN6	1,74(44,2)	0,56(14,2)	0,96(24,4)	0,38(9,7)	1,00(25,4)	0,94(23,8)
5/8	1/2	-MC-FT10-MN8	1,93(49,0)	0,75(19,1)	0,96(24,4)	0,47(11,9)	1,00(25,4)	0,94(23,8)
5/8	3/4	-MC-FT10-MN12	1,99(50,5)	0,75(19,1)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	3/8	-MC-FT12-MN6	1,99(50,5)	0,56(14,2)	0,96(24,4)	0,41(10,4)	1,13(28,6)	1,06(27,0)
3/4	1/2	-MC-FT12-MN8	2,25(57,2)	0,75(19,1)	0,96(24,4)	0,47(11,9)	1,13(28,6)	1,06(27,0)
3/4	3/4	-MC-FT12-MN12	1,99(50,5)	0,75(19,1)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,06(27,0)
3/4	1	-MC-FT12-MN16	2,25(57,2)	0,94(23,9)	0,96(24,4)	0,62(15,7)	1,13(28,6)	13734,9)
7/8	1/2	-MC-FT14-MN8	2,26(57,4)	0,75(19,1)	1,02(25,9)	0,47(11,9)	1,25(31,8)	1,19(30,2)
7/8	3/4	-MC-FT14-MN12	2,45(62,2)	0,75(19,1)	1,02(25,9)	0,62(15,7)	1,25(31,8)	1,19(30,2)
7/8	1	-MC-FT14-MN16	2,45(62,2)	0,94(23,9)	1,02(25,9)	0,72(18,3)	1,25(31,8)	137(34,9)
1	1/2	-MC-FT16-MN8	3,04(77,2)	0,75(19,1)	1,23(31,2)	0,47(11,9)	1,50(38,1)	137(34,9)
1	3/4	-MC-FT16-MN12	3,04(77,2)	0,75(19,1)	1,23(31,2)	0,62(15,7)	1,50(38,1)	13734,9)
1	1	-MC-FT16-MN16	3,50(88,9)	0,94(23,9)	1,23(31,2)	0,88(22,4)	1,50(38,1)	137(34,9)
11/8	1	-MC-FT18-MN16	2,45(62,2)	0,94(23,9)	1,23(31,2)	0,88(22,4)	1,81(46,0)	1,63(41,3)
11/4	1	-MC-FT20-MN16	3,04(77,2)	0,94(23,9)	1,62(41,1)	0,88(22,4)	1,87(47,6)	1,75(44,5)
11/4	11/4	-MC-FT20-MN20	3,04(77,2)	0,94(23,9)	1,62(41,1)	1,09(27,7)	1,87(47,6)	1,75(44,5)
