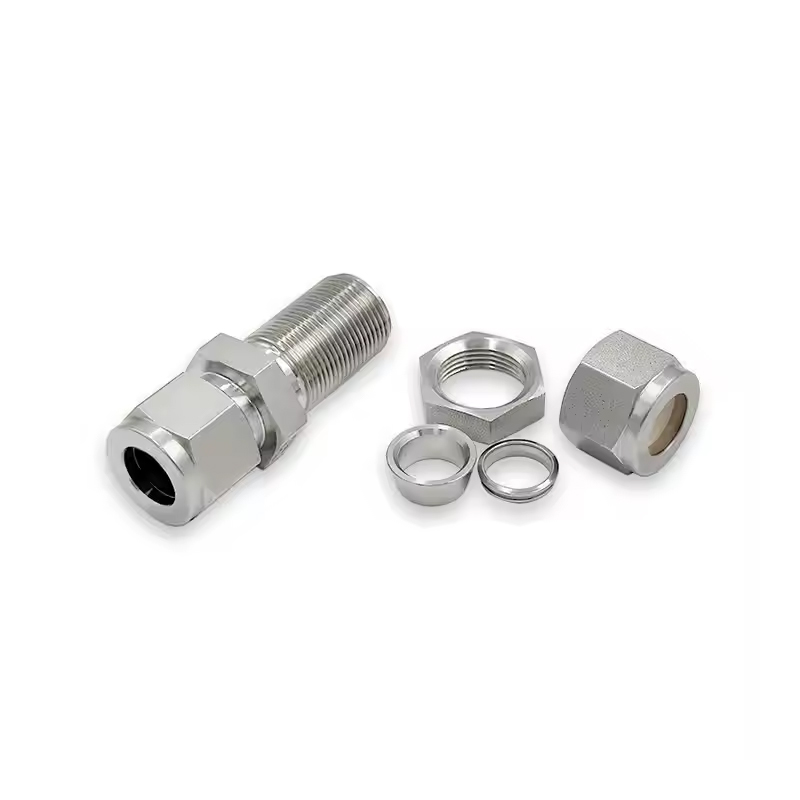

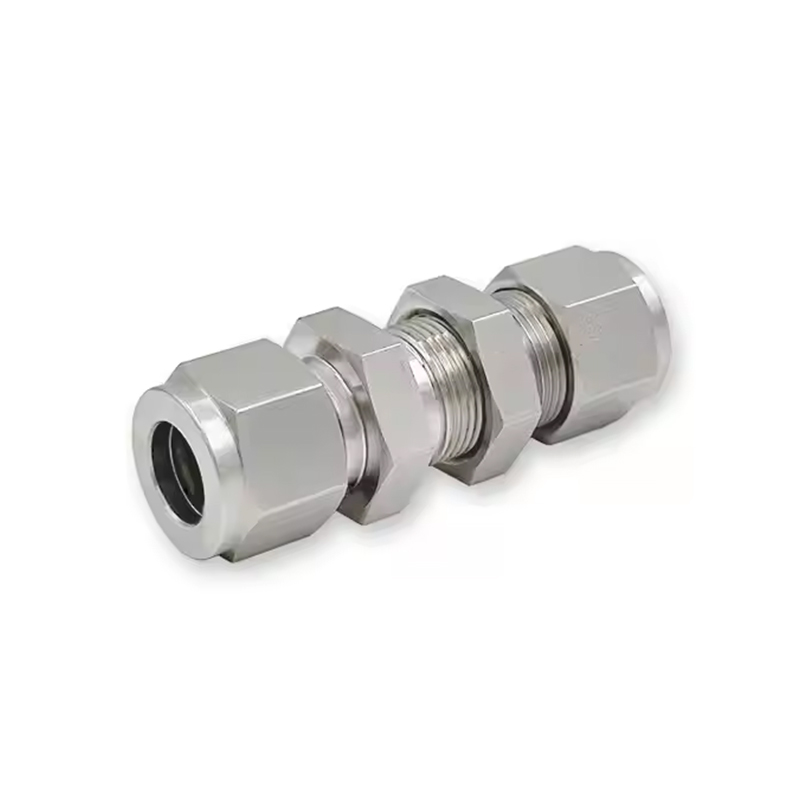

Bulkhead Union Fittings i rostfritt stål

Bulkhead Union Fittings i rostfritt stål tillverkas med en smidesprocess, vilket är en metod för att forma material av rostfritt stål genom att applicera tryckkrafter för att bilda den önskade formen. Denna teknik ger en tätare struktur med bättre mekaniska egenskaper eftersom materialets korn är inriktade längs riktningen för den applicerade kraften. Den använder en typ av kompressionsanslutning, vilket är en av de mest använda metoderna för att upprätta säkra, läckagesäkra anslutningar i olika industriella applikationer. I en kompressionsanslutning komprimeras hylsan på röret eller röret, vilket bildar en tät tätning som förhindrar att media läcker ut. Denna mekanism säkerställer att kopplingen håller röret stadigt på plats, vilket förhindrar rörelse eller frånkoppling. Kompressionskopplingar är lätta att installera och ta bort eftersom de inte kräver svetsning, lödning eller andra komplicerade procedurer. Denna enkelhet minskar tiden som krävs för installation.

Kontakta oss

FÖREGÅENDE: Dubbla hylsor i rostfritt stål honanslutning NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd

Typ: Union

Ursprungsort: Jiangsu, Kina

Märke: SAM-LOK

Anslutning: Kompression

Struktur: union, armbåge, tee, kors, skott, han- eller honkontakt

Arbetstryck: 3000-6000psi

Form: Lika

Huvudkod: hexagon

OD Storlek: 1/16''-1'', 3mm-25mm

Medium: vatten, olja, gas, syra, bas och så vidare

Specialbehandling: behandling av beslagets hårdhet

Nötbehandling: silverplanterad

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	Grundläggande Beställning Nummer	Mått, i (mm)						Panel hål Storlek in. (mm)	Max.Panel Tjocklek in. (mm)
T-rör O.D. (in.)	Grundläggande Beställning Nummer	L	C	E	D	F	G	Panel hål Storlek in. (mm)	Max.Panel Tjocklek in. (mm)
1/16	-BU-FT1	1,24(31,5)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,31(7,9)	0,31(7,9)	0,20(5,2)	0,12(3,0)
1/8	-BU-FT2	2,02(51,3)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,50(12,7)	0,50(12,7)	0,33(8,3)	0,50(12,7)
3/16	-BU-FT3	2,11(53,6)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)	0,56(14,3)	0,39(9,9)	0,50(12,7)
1/4	-BU-FT4	2,27(57,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,63(15,9)	0,63(15,9)	0,45(11,5)	0,40(10,2)
16/5	-BU-FT5	2,39(60,7)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)	0,69(17,5)	0,52(13,1)	0,44(11,2)
3/8	-BU-FT6	2,45(62,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)	0,75(19,1)	0,58(14,7)	0,44(11,2)
1/2	-BU-FT8	2,80(71,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,94(23,8)	0,94(23,8)	0,76(19,4)	0,50(12,7)
5/8	-BU-FT10	2,86(72,6)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)	1,06(27,0)	0,89(22,6)	0,50(12,7)
3/4	-BU-FT12	3,11(79,0)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,19(30,2)	1,19(30,2)	1,02(25,8)	0,66(16,8)
7/8	-BU-FT14	3,33(84,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)	1,37(34,9)	1,14(29,0)	0,75(19,1)
1	-BU-FT16	3,77(95,8)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)	1,63(41,3)	1,33(33,7)	0,75(19,1)
11/4	-BU-FT20	4,85(123,2)	1,62(41,1)	1,09(27,8)	1,87(47,6)	1,87(47,6)	1,87(47,6)	1,64(41,7)	0,75(19,1)
11/2	-BU-FT24	5,48(139,2)	1,97(50,0)	1,34(34,0)	2,25(57,2)	2,25(57,2)	2,25(57,2)	1,95(49,6)	0,75(19,1)

T-rör O.D. (mm)	Grundläggande Beställning Nummer	Mått, mm (in)						Panel hål Size in. (mm)	Max.Panel Tjocklek in. (mm)
T-rör O.D. (mm)	Grundläggande Beställning Nummer	L	C	E	D	F	G	Panel hål Size in. (mm)	Max.Panel Tjocklek in. (mm)
3	-BU-MT3	51,3(2,02)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0 (0,55)	14,0 (0,55)	8,3(0,33)	12,7(0,50)
4	-BU-MT4	53,6(2,11)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0 (0,55)	14,0 (0,55)	9,9(0,39)	12,7(0,50)
6	-BU-MT6	57,7(2,27)	15,3(0,60)	4,8(0,19)	14,0 (0,55)	16,0 (0,63)	16,0 (0,63)	11,5(0,45)	10,2(0,40)
8	-BU-MT8	61,0(2,40)	16,2(0,64)	6,4(0,25)	16,0 (0,63)	18,0 (0,71)	18,0 (0,71)	13,1(0,52)	11,2(0,44)
10	-BU-MT10	63,7(2,51)	17,2(0,68)	7,9(0,31)	19,0 (0,75)	22,0 (0,87)	22,0 (0,87)	16,3(0,64)	11,2(0,44)
12	-BU-MT12	71,0(2,80)	22,8(0,90)	9,5(0,37)	22,0 (0,87)	24,0 (0,94)	24,0 (0,94)	19,5(0,77)	12,7(0,50)
14	-BU-MT14	72,5(2,85)	24,4(0,96)	11,1(0,44)	25,0 (0,98)	27,0(1,06)	27,0(1,06)	22,5(0,89)	12,7(0,50)
15	-BU-MT15	72,5(2,85)	24,4(0,96)	11,9(0,47)	25,0 (0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
16	-BU-MT16	72,5(2,85)	24,4(0,96)	12,7(0,50)	25,0 (0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
18	-BU-MT18	78,9(3,11)	24,4(0,96)	15,1(0,59)	30,0(1,18)	30,0(1,18)	30,0(1,18)	26,0(1,02)	16,8(0,66)
20	-BU-MT20	84,5(3,33)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)	350(1,38)	29,0(1,14)	19,0 (0,75)
25	-BU-MT25	96,0(3,78)	31,3(1,23)	21,8(0,86)	38,0(1,50)	41,0(1,61)	41,0(1,61)	34,0(1,34)	19,0 (0,75)
30	-BU-MT30	124,0(4,88)	39,6(1,56)	26,2(1,03)	50,0(1,97)	50,0(1,97)	50,0(1,97)	40,5(1,59)	19,0 (0,75)
32	-BU-MT32	128,0(5,04)	42,0(1,65)	28,6(1,13)	50,0(1,97)	50,0(1,97)	50,0(1,97)	42,5(1,67)	19,0 (0,75)
38	-BU-MT38	145,0(5,71)	49,4(1,94)	33,7(1,33)	60,0(2,36)	60,0(2,36)	60,0(2,36)	50,5(1,99)	19,0 (0,75)
