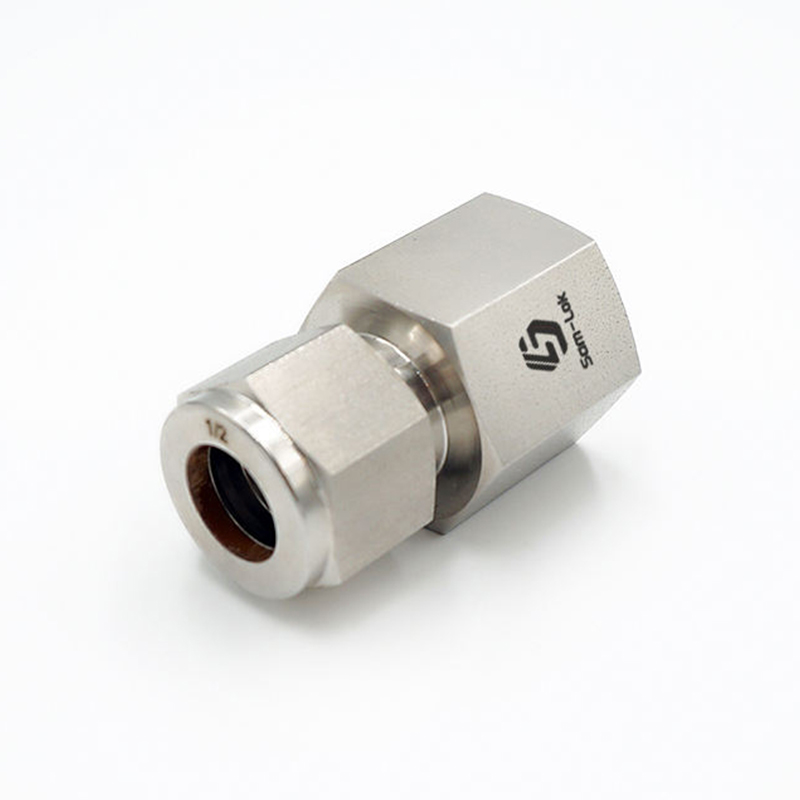

Dubbla hylsor i rostfritt stål honanslutning

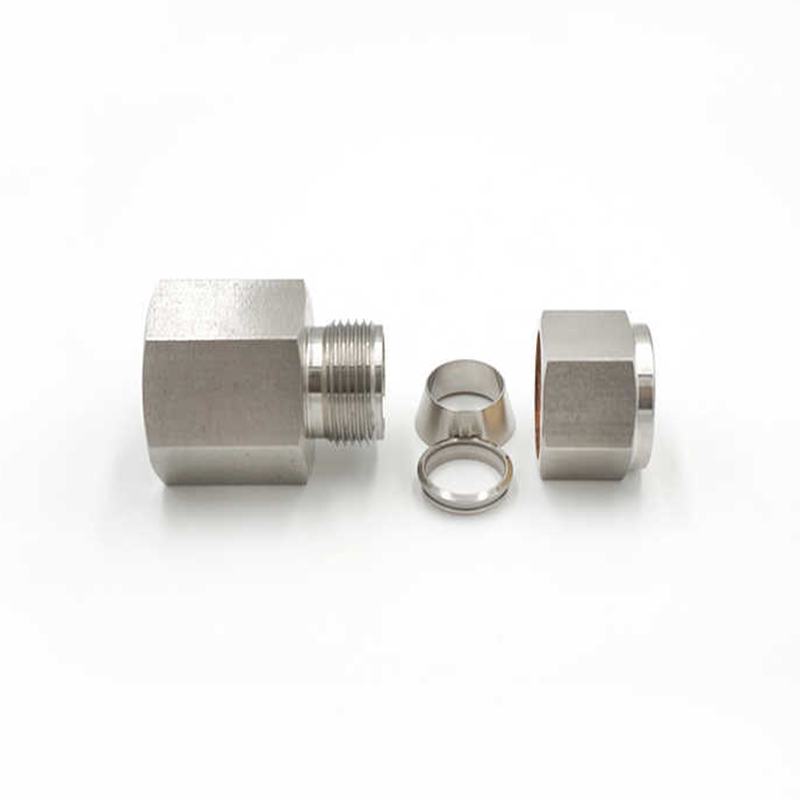

Dubbla hylsor i rostfritt stål honanslutning är en högpresterande, precisionskonstruerad komponent designad för säkra, läckagefria anslutningar i hydrauliska, pneumatiska och industriella rörsystem. Den använder en anslutningstyp med dubbla hylsor. Denna design involverar två hylsor (yttre hylsa och inre hylsa) som bildar en tät, läckagefri tätning när de komprimeras av muttern. Hylsorna klämmer fast röret från båda sidor, vilket säkerställer att anslutningen förblir säker även under tryck- och temperaturfluktuationer. Den inre hylsan ger den primära tätningen och drar åt röret till muttern för att förhindra läckage; den yttre hylsan bildar en sekundär tätning och förstärker anslutningen ytterligare, vilket förbättrar beslagets totala styrka; den invändiga gängade designen på denna koppling kan enkelt integreras i system som kräver invändiga gängkomponenter, vilket ger flexibilitet för en mängd olika rörstorlekar och gängstandarder. Hongängorna möjliggör effektiv montering och demontering utan att kompromissa med tätningens integritet.

Kontakta oss

FÖREGÅENDE: Hane armbågskompressionsrörkopplingar i rostfritt stål NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd Märke: SAM-LOK Anslutning: dubbel hylsa och invändig gänga

Form: Lika Trådtyp:Unf,NPT,BSPT Huvudkod: Hexagon

OD Storlek: 1/16''-1'', 3mm-25mm

Struktur: union, armbåge, tee, kors, skott, han- eller honkontakt

Arbetstryck: 3000-6000psi

Medium: vatten, olja, gas, syra, bas och så vidare

Specialbehandling: behandling av beslagets hårdhet

Nötbehandling: silverplanterad

Slangbehandling: helt glödgad

Innerkon: spegelpolering

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	P-NPT Storlek	Grundläggande beställning Nummer	Mått, i (mm)
T-rör O.D. (in.)	P-NPT Storlek	Grundläggande beställning Nummer	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93(23,6)	0,39(9,9)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,44(11,1)
1/16	1/8	FC-FT1-FN2	0,96(24,4)	0,41(10,4)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,56(14,3)
1/8	1/8	FC-F12-FN2	1,13(28,7)	0,41(10,4)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
1/8	1/4	-FC-F12-FN4	1,32(33,5)	0,59(15,0)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,75(19,1)
3/16	1/8	-FC-F13-FN2	1,17(29,7)	0,41(10,4)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	1/8	FC-FT4-FN2	1,23(31,2)	0,41(10,4)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	1/4	-FC-FT4-FN4	1,41(35,8)	0,59(15,0)	060(15,2)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	3/8	-FC-FT4-FN6	1,48(37,6)	0,59(15,0)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,87(22,2)
16/5	1/8	FC-FT5-FN2	1,26(32,0)	0,41(10,4)	0,64(16,3)	16,3(6,4)	0,63(15,9)	0,56(14,3)
16/5	1/4	-FC-FT5-FN4	1,45(36,8)	0,59(15,0)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,75(19,1)
3/8	1/8	-FC-F16-FN2	1,29(32,8)	0,41(10,4)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
3/8	1/4	-FC-FT6-FN4	1,48(37,6)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)
3/8	3/8	FC-F16-FN6	1,54(39,1)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,87(22,0)
3/8	1/2	FC-FT6-FN8	1,73(43,9)	0,78(19,8)	0,66(16,8)	0,28(7,1)	0,69(17,5)	1,06(27,0)
1/2	1/4	-FC-FT8-FN4	1,59(40,4)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,81(20,6)
1/2	3/8	-FC-F18-FN6	1,65(41,9)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,87(22,2)
1/2	1/2	FC-FT8-FN8	1,84(46,7)	0,78(19,8)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	3/4	-FC-FT8-FN12	1,90(48,3)	0,81(20,6)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,31(33,3)
5/8	1/2	-FC-FT10-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	1/2	-FC-FT12-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,06(27,0)
3/4	3/4	-FC-FT12-FN12	1,90(48,3)	0,81(20,6)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,31(33,3)
7/8	3/4	-FC-FT14-FN12	1,96(49,8)	0,81(20,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)
1	3/4	-FC-FT16-FN12	2,10(53,3)	0,81(20,6)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,37(34,9)
1	1	-FC-FT16-FN16	2,45(62,2)	1,00(25,4)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)
11/4	11/4	-FC-FT20-FN20	2,94(74,7)	1,00(25,4)	1,62(41,1)	1,09(27,7)	1,87(47,6)	2,13(54,0)
11/2	11/2	-FC-FT24-FN24	3,30(83,8)	1,09(27,7)	1,97(50,0)	1,43(36,3)	2,25(57,2)	2,37(60,3)

T-rör O.D. (mm)	P-N PT Storlek	Grundläggande Beställning Nummer	Mått, mm(in.)
T-rör O.D. (mm)	P-N PT Storlek	Grundläggande Beställning Nummer	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7(1,13)	10,4(0,41)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0 (0,55)
3	1/4	FC-MT3-FN4	33,5(1,32)	15,0 (0,59)	12,9(0,51)	2,4(0,09)	12,0(0,47)	19,0 (0,75)
4	1/8	-FC-MT4-FN2	29,7(1,17)	10,4(0,41)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0 (0,55)
6	1/8	-FC-MT6-FN2	31,3(1,23)	10,4(0,41)	15,3(0,60)	4,8(0,19)	14,0 (0,55)	14,0 (0,55)
6	1/4	-FC-MT6-FN4	35,8(1,41)	15,0 (0,59)	15,3(0,60)	4,8(0,19)	14,0 (0,55)	19,0 (0,75)
6	3/8	-FC-MT6-FN6	37,7(1,48)	15,0 (0,59)	15,3(0,60)	4,8(0,19)	14,0 (0,55)	22,0 (0,87)
6	1/2	-FC-MT6-FN8	42,5(1,67)	19,8(0,78)	15,3(0,60)	4,8(0,19)	14,0 (0,55)	27,0(1,06)
8	1/8	-FC-MT8-FN2	32,1(1,26)	10,4(0,41)	16,2(0,64)	4,8(0,19)	16,0 (0,63)	15,0 (0,59)
8	1/4	-FC-MT8-FN4	37,0(1,46)	15,0 (0,59)	16,2(0,64)	6,4(0,25)	16,0 (0,63)	19,0 (0,75)
8	3/8	-FC-MT8-FN6	38,5(1,52)	15,0 (0,59)	16,2(0,64)	6,4(0,25)	16,0 (0,63)	22,0 (0,87)
8	1/2	-FC-MT8-FN8	43,3(1,70)	19,8(0,78)	16,2(0,64)	6,4(0,25)	16,0 (0,63)	27,0(1,06)
10	1/8	-FC-MT10-FN2	33,0(1,30)	10,4(0,41)	17,2(0,68)	4,8(0,19)	19,0 (0,75)	15,0 (0,59)
10	1/4	-FC-MT10-FN4	37,8(1,49)	15,0 (0,59)	17,2(0,68)	7,9(0,31)	19,0 (0,75)	19,0 (0,75)
10	3/8	-FC-MT10-FN6	39,4(1,55)	15,0 (0,59)	17,2(0,68)	7,9(0,31)	19,0 (0,75)	22,0 (0,87)
10	1/2	-FC-MT10-FN8	44,2(1,74)	19,8(0,78)	17,2(0,68)	7,9(0,31)	19,0 (0,75)	27,0(1,06)
12	1/4	-FC-MT12-FN4	40,3(1,59)	15,0 (0,59)	22,8(0,90)	7,9(0,31)	22,0(087)	22,0 (0,87)
12	3/8	-FC-MT12-FN6	41,9(1,65)	15,0 (0,59)	22,8(0,90)	9,5(0,37)	22,0(087)	22,0 (0,87)
12	1/2	-FC-MT12-FN8	46,7(1,84)	19,8(0,78)	22,8(0,90)	9,5(0,37)	22,0(087)	27,0(1,06)
12	3/4	-FC-MT12-FN12	49,7(1,96)	20,6(0,81)	22,8(0,90)	9,5(0,37)	22,0(087)	35,0(1,38)
14	3/4	-FC-MT14-FN12	49,7(1,96)	20,6(0,81)	24,4(0,96)	11,1(0,44)	25,0 (0,98)	35,0(1,38)
15	1/2	-FC-MT15-FN8	46,7(1,84)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0 (0,98)	27,0(1,06)
16	3/8	-FC-MT16-FN6	41,9(1,65)	15,0 (0,59)	24,4(0,96)	9,5(0,37)	25,0 (0,98)	27,0(1,06)
16	1/2	-FC-MT16-FN8	46,9(1,85)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0 (0,98)	27,0(1,06)
20	1/2	-FC-MT20-FN8	47,9(1,89)	19,8(0,78)	26,0(1,02)	11,9(0,47)	32,0(1,26)	30,0(1,18)
20	3/4	-FC-MT20-FN12	49,7(1,96)	20,6(0,81)	26,0(102)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	3/4	-FC-MT22-FN12	49,7(1,96)	20,6(0,81)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	1	-FC-MT22-FN16	57,9(2,28)	25,4(1,00)	26,0(1,02)	18,3(0,72)	32,0(1,26)	41,0(1,61)
25	3/4	-FC-MT25-FN12	53,4(2,10)	20,6(081)	31,3(1,23)	15,9(0,63)	38,0(1,50)	35,0(1,38)
25	1	-FC-MT25-FN16	62,3(2,45)	25,4(1,00)	31,3(1,23)	218(0,86)	38,0(1,50)	41,0(1,61)

Nantong Samson Precision Industry Co., Ltd.

Med över 13 års branscherfarenhet är Nantong Samson en Kina Dubbla hylsor i rostfritt stål honanslutning Tillverkare och Dubbla hylsor i rostfritt stål honanslutning Fabrik. ISO-certifierad, med strikt kvalitetskontroll. Vår exceptionella service och konkurrenskraftiga priser ger utmärkt värde.

Våra produkter exporteras till Europa, Nordamerika, Sydamerika, Australien, Ryssland, Mellanöstern och Sydostasien. De uppskattas av grossister, återförsäljare, tjänsteleverantörer och fabriker, och bygger starka och varaktiga partnerskap baserade på förtroende och kvalitet.
