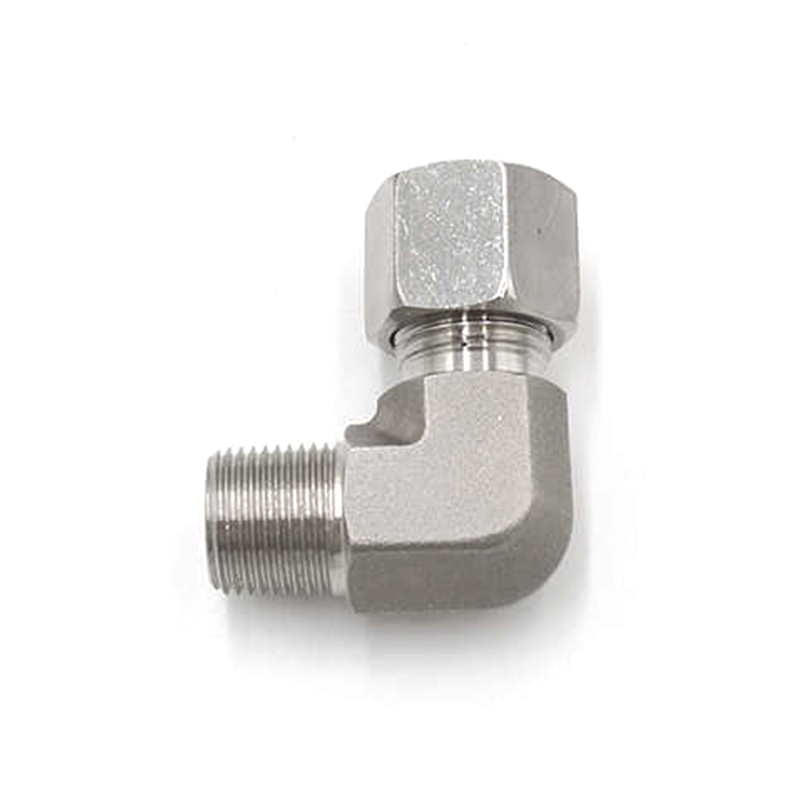

Hydraulisk hane-armbågskontakt i rostfritt stål

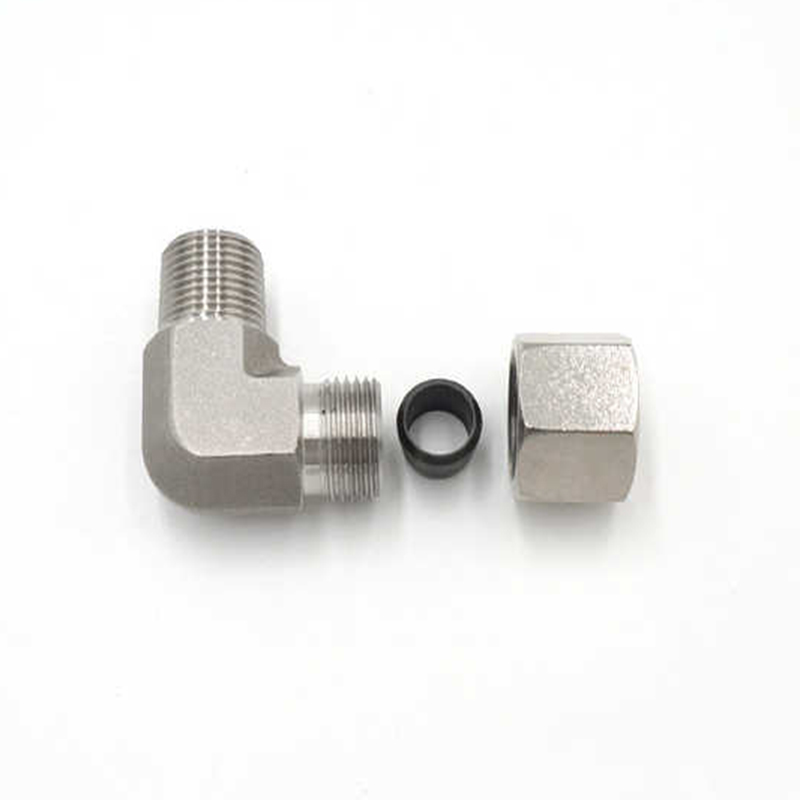

Den rostfria hydrauliska armbågskontakten har en extern armbågsdesign, vilket gör att den kan spela en vridande roll i den hydrauliska rörledningen. Armbågsdelens designvinkel kan optimeras enligt hydraulsystemets specifika krav för att säkerställa ett jämnt flöde av vätskan genom armbågen och minimera tryckförlusten och turbulensen hos vätskan. Den antar en enda hylsa, vilket är en extremt mogen och pålitlig anslutningsmetod. Den enda hylsan förbinder röret och kopplingen och använder en tät klämkraft för att ge tätning. Den enda hylsan bildar en tät tätning genom att komprimera kontaktytan på röret och anslutningen, vilket effektivt kan förhindra vätskeläckage. Den är särskilt lämplig för överföring av högtrycks- och frätande vätskor. Jämfört med traditionell svetsning eller andra mekaniska anslutningsmetoder är den enkla hylsanslutningsmetoden enkel att installera, sparar tid och ansträngning och är lämplig för massproduktion och snabb installation. På grund av den likformiga tryckfördelningen på metallkontaktytan, kan den enkla hylsan motstå stora spänningar och vibrationer och bibehålla långtidsstabil drift.

Kontakta oss

FÖREGÅENDE: Hydraulisk kopplingskoppling i rostfritt stål NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd

Typ: Union

Ursprungsort: Jiangsu, Kina (fastlandet)

Anslutning: Enkel hylsa

Gängtyp: G, NPT,M gänga, R

Parameter

Armbåge hane -WE-R
	WE-R Del NEJ.	Serie Arbetar Tryck (bar/psi)	Rör o.d.	G Hane BSPT tråd	i	I2	I3	L2	S1	S2
	-WE04LLR	LL mycket lätt 100 bar 1450ps	4	R1/8 fat	9.5	11	17	21	11	10
	-WE06LLR		6	R1/8 fat	9.5	9.5	17	21	11	12
	-WE08LLR		8	R1/8 fat	9.5	12	20	23	12	14
	-WE10LLR		10	R1/4 fat	14	13	23	24	14	17
	-WE12LLR		12	R1/4 fat	14	13	23	25	17	19
	-WE06LR	L ljus 315 bar 4560psi	6	R1/8 fat	8	12	20	27	12	14
	-WE08LR		8	R1/4 fat	12	14	26	29	14	17
	-WE10LR		10	R1/4 fat	12	15	27	30	17	19
	-WE12LR		12	R3/8keg	12	17	28	32	19	22
	-WE15LR		15	R1/2 fat	14	21	34	36	19	27
	-WE18LR		18	R1/2 fat	17	24	36	40	24	32
	-WE06SR	S Tung 400 bar 5800psi	6	R1/4 fat	14	16	26	31	14	17
	-WE08SR		8	R1/4 fat	12	17	27	32	17	19
	-WE10S		10	R3/8keg	12	18	28	34	19	22
	-WE12S		12	R3/8keg	12	22	28	38	22	24
	-WE14S		14	R1/2 fat	14	22	32	30	19	27
	-WE16S		16	R1/2 fat	17	25	32	43	24	30

Hanarmbåge -VI-M
	WE-M Del NR.	Serie Arbetar Tryck (bar/psi)	Rör o.d.	G Manligt mätvärde tråd	i	I2	I3	L2	S1	S2
	-WE04LLM	LL mycket lätt 100 bar 1450psi	4	M8*1 fat	9.5	11	17	21	11	10
	-WE06LLM		6	M10*1 fat	9.5	9.5	17	21	11	12
	-WE08LLM		8	M10*1 fat	9.5	12	20	23	12	14
	-WE06LM	L ljus 315 bar 4560psi	6	M10*1 fat	8	12	20	27	12	14
	-WE08LM		8	M12*1,5 kg	12	14	26	29	14	17
	-WE10LM		10	M14*1,5 kg	12	15	27	30	17	19
	-WE12LM		12	M16*1,5 kg	12	17	28	32	19	22
	-WE15LM		15	M18*1,5 kg	12	21	32	36	19	27
	-WE18LM		18	M22*1,5 kg	17	24	36	40	24	32
	-WE06SM	S Tung 400 bar 5800psi	6	M12*1,5 kg	14	16	26	31	14	17
	-WE08SM		8	M14*1,5 kg	12	17	27	32	17	19
	-WE10SM		10	M16*1,5 kg	12	18	28	34	19	22
	-WE12SM		12	M18*1,5 kg	12	22	28	38	22	24
	-WE14SM		14	M20*1,5 kg	14	22	32	40	19	27
	-WE16SM		16	M22*1,5 kg	17	25	32	43	24	30
