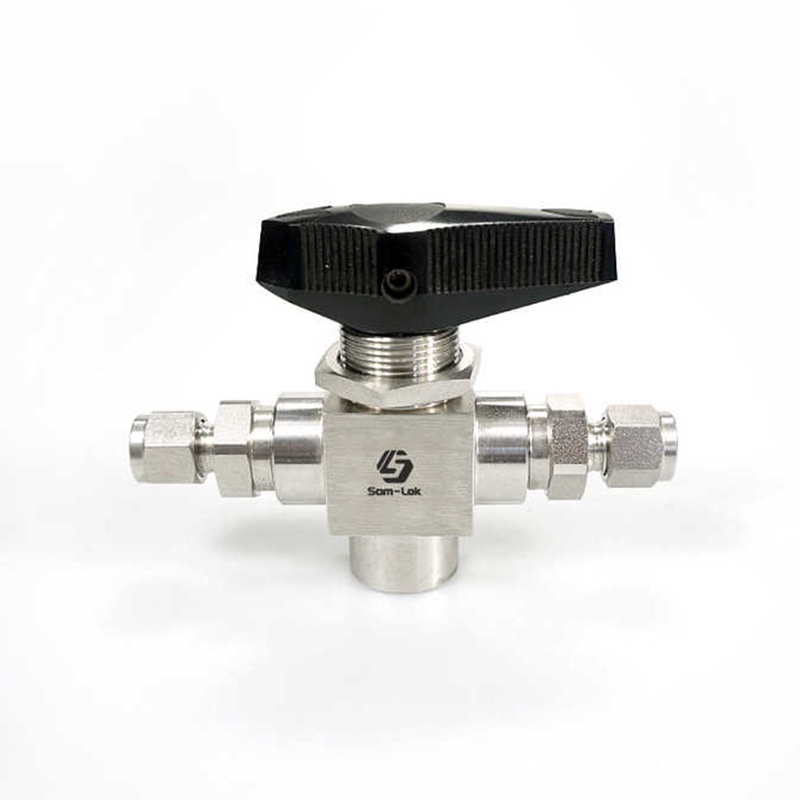

Rostfritt stål Smidd Trunnion Kulventil

Den smidda kulventilen i rostfritt stål använder en fjäderbelastad sätesmekanism som spelar en nyckelroll för att kompensera för det slitage som naturligt uppstår över tiden. När ventilen manövreras upprepade gånger kan sätet börja degraderas eller deformeras. Det fjäderbelastade sätet säkerställer att tätningsintegriteten bibehålls, förhindrar läckage och säkerställer tillförlitlig tätningsprestanda under hela ventilens livslängd. Denna kulventil kan bibehålla utmärkt tätningsprestanda under högt och lågt tryck. Stolsdesignen och precisionstillverkningen säkerställer att den kan ge en tät tätning oavsett tryckfluktuationerna i systemet. Oavsett om det är hantering av högtrycksrörledningar eller lågtrycksdistributionsledningar kan ventilen säkerställa att vätskeläckage minimeras och därigenom säkerställa driftsäkerhet och systemintegritet.

Kontakta oss

FÖREGÅENDE: Ingen föregående artikel NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

●Driftstryck upp till: 10 000 psig (413 bar)
●Driftstemperatur: -65 till 450 °F (-54 till 232 °C)
●Fjäderbelastad sits för att kompensera för slitage
●Högt tryck och lågt tryck har bra tätningsprestanda
●Botnbelastning av skaftet förhindrar att skaftet rusar ut
●Lågt vridmoment, lång livslängd
●Tungt handtag för att indikera flödesriktning
●Manuella, elektriska eller pneumatiska ställdon finns tillgängliga
●Tee nedre ingången endast

Parameter

Grundläggande beställning Nummer	Anslutning Typ och storlek	öppning in. (mm)	Cv	Dimension, in. (mm)
Grundläggande beställning Nummer	Anslutning Typ och storlek	öppning in. (mm)	Cv	A	B	C	D	E	F
-TB-FT4-5-3W	1/4 rör	0.19 (4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT6-5-3W	3/8 rör	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT8-5-3W	1/2 rör	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TB-MT4-5-3W	6 mm rör	0.19 (4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT8-5	8 mm rör	0.19 (4,8)	0.75	4.14 (105,2)	2.07 (52,6)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT10-5	10 mm rör	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT12-5	12 mm rör	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-FT4-5-3W	1/4 rör	(4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT6-5-3W	3/8 rör	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT8-5-3W	1/2 rör	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TBH-MT4-5-3W	6 mm rör	0.19 (4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT8-5-3W	8 mm rör	0.19 (4,8)	0.75	4.14 (105,2)	2.07 (52,6)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT10-5-3W	10 mm rör	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-MT12-5-3W	12 mm rör	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
