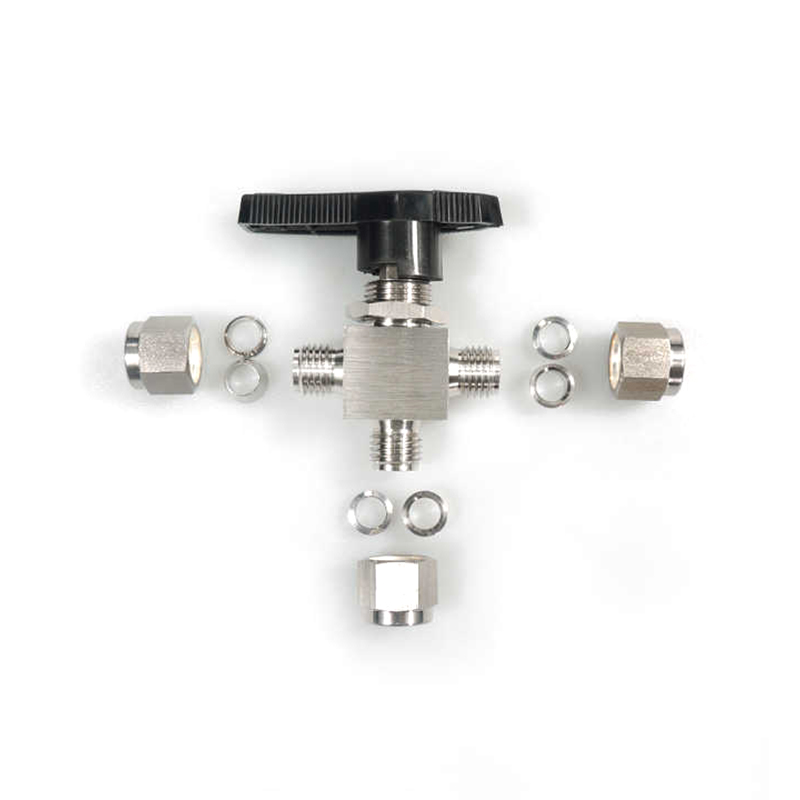

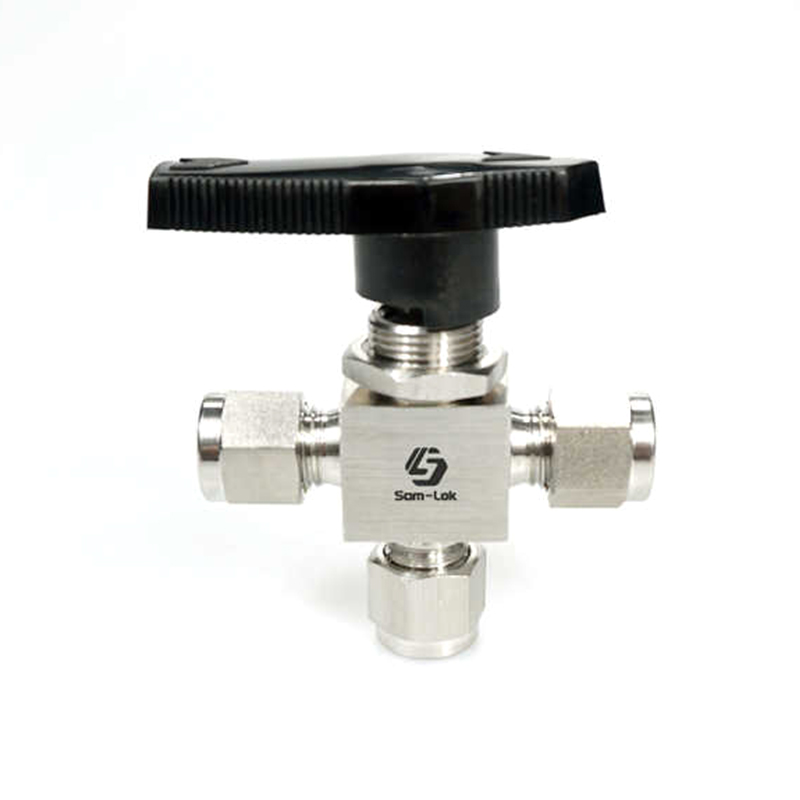

Rostfritt stål dubbel hylsa trevägs kulventil

Trevägskulventil i rostfritt stål med dubbelhylsa finns tillgänglig i en mängd olika storlekar från 1/16 tum till 3/4 tum (eller 3 mm till 18 mm) för att möta behoven hos olika rörstorlekar. Dess storleksintervall omfattar applikationer från mikroflödeskontroll till storflödeskontroll. För applikationer med begränsat utrymme eller små flödeskrav är den mindre storleken mycket lämplig; medan för komplexa system med högt flöde och högt tryck, kan den större storleken på ventilen säkerställa att flödet inte hindras och en effektiv drift av systemet garanteras. Den antar en integrerad ventilkropp och en integrerad kulaxeldesign för att undvika läckage eller felproblem som kan uppstå på grund av flerkomponentanslutningar i traditionella ventilkonstruktioner. Den integrerade designen av ventilkroppen och kulaxeln förbättrar ventilens totala styrka och hållbarhet, samtidigt som den minskar potentiella fel orsakade av installationsfel eller lösa komponenter.

Kontakta oss

FÖREGÅENDE: Hydraulisk tapp i rostfritt stål invändig gängad kulventil NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

●Driftstryck upp till: 3000 psig (207 bar)
●Driftstemperatur: -65 °F till 300 °F (-54 °C till 148 °C)
●Storlek från 1/16in. till 3/4 tum. eller 3 mm till 18 mm
●Ventiltyper är raka, trevägs och rätvinkliga
●Ventilkropp i ett stycke och kulaxel i ett stycke
● Inga döda zoner, såsom området mellan kulan och ventilkammaren
●Den övre ingångsdesignen kan inspekteras och repareras online efter att systemet har tagits bort

Parameter

Grundläggande beställning Nummer	Anslutning Typ och storlek	öppning in. (mm)	Cv		Dimension, in. (mm)
			Raka	Vinkel	A	C	D	E	F	H
-OIB-MT3-2	3 mm rör	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	6 mm rör	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	8 mm rör	0.19 (4,8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	10 mm rör	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	12 mm rör	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	14 mm rör	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	18 mm rör	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" rör	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" rör	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" rör	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" rör	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4" rör	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
