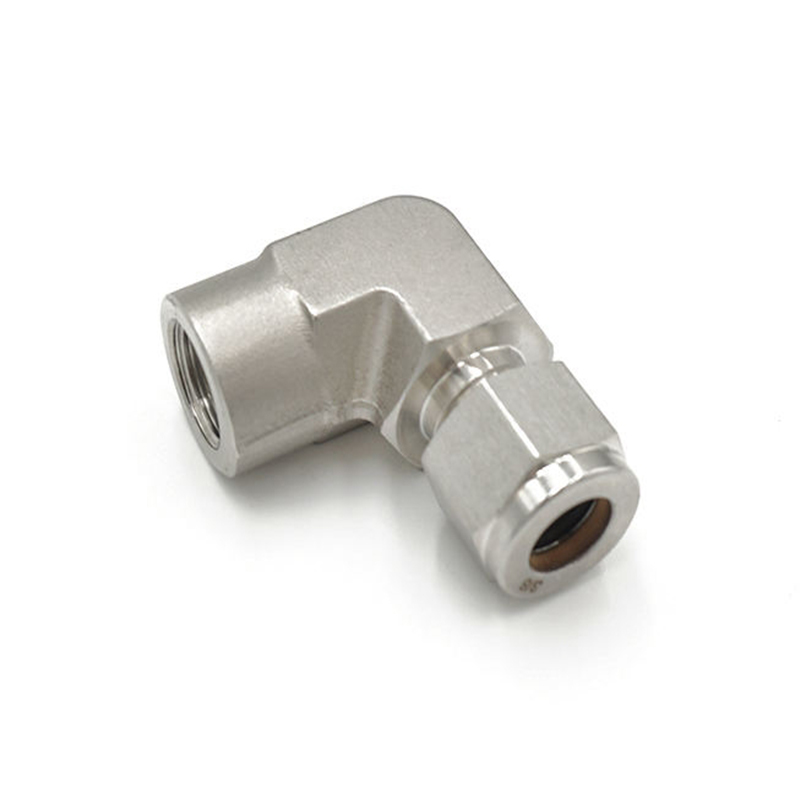

Kompressionsrörkopplingar för hona av rostfritt stål

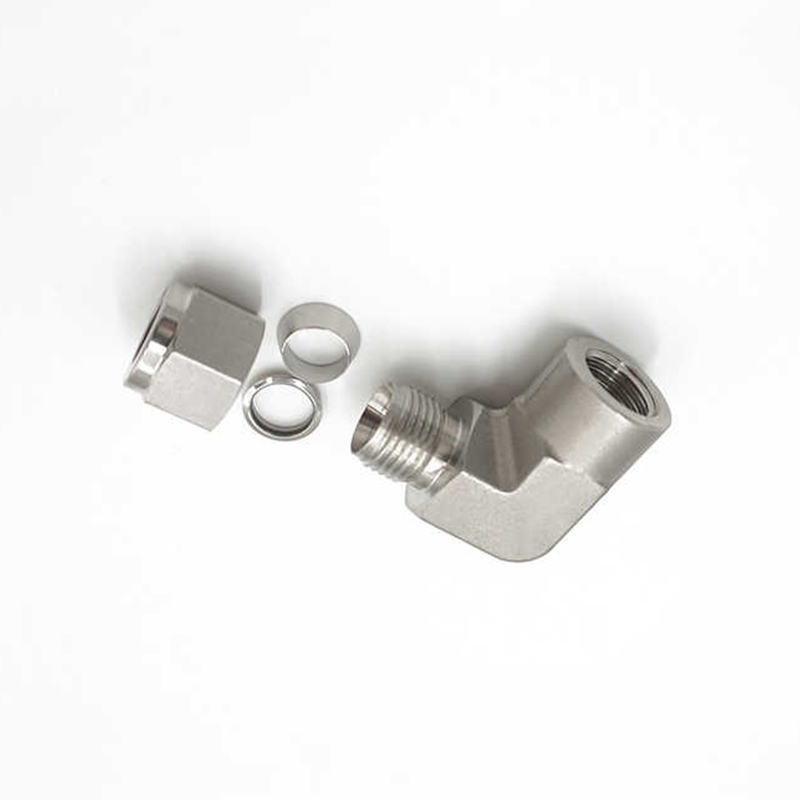

Som en viktig del av det avancerade rörledningssystem, används rostfritt stål kvinnliga armbågskompressionsrörkopplingar i stor utsträckning inom olja, gas, kemi, livsmedelsförädling, medicin och andra industriella områden. Den använder en kombination av dubbel hylsanslutning och extern gänganslutning, med extremt hög tätning och stabilitet. Den dubbla hylsan gör rörledningsanslutningen mer fast och pålitlig och tål högtrycksarbetsmiljö. Hylsanslutningen förhindrar effektivt lossning orsakad av rörledningsvibrationer eller tryckfluktuationer genom den täta kombinationen mellan hylsan och rörledningen, vilket säkerställer säkerheten för rörledningssystemet. Den externa gänganslutningen har ett precisionsbearbetat gänggränssnitt för att säkerställa effektiv installation och demontering. Den gängade anslutningen kan ge högre vridmoment, säkerställa tät anslutning och undvika läckage. Dess mutterdel är behandlad med silverplätering, vilket kan förbättra dess korrosionsbeständighet och oxidationsbeständighet, och minska friktionen under anslutning, vilket säkerställer att gängan inte slits eller deformeras under högfrekvent installation och demontering.

Kontakta oss

PREV: Ingen tidigare artikel NÄSTA: Ingen nästa artikel

Beskriv
Parameter

Beskriv

Material: Rostfritt stål

Teknik: Smidd Märke: SAM-LOK Anslutning: dubbel hylsa och invändig gänga

Form: Lika Trådtyp:Unf,NPT,BSPT Huvudkod: Hexagon

OD Storlek: 1/16''-1'', 6mm-16mm

Struktur: union, armbåge, tee, kors, skott, han- eller honkontakt

Arbetstryck: 3000-6000psi

Medium: vatten, olja, gas, syra, bas och så vidare

Särskild behandling: hylsa hårdhetsbehandling

Nötbehandling: silverplanterad

Slangbehandling: helt glödgad

Innerkon: spegelpolering

Arbetstemperatur: -20 till 200 grader Celsius

Parameter

T-rör O.D. (in.)	P-NPT STORLEK	Grundläggande beställning Nummer	Mått, i (mm)
T-rör O.D. (in.)	P-NPT STORLEK	Grundläggande beställning Nummer	L	B	C	D	E	F	Lx
1/16	1/16	-FE-FT1-FN1	0,71(18,0)	0,39(9,9)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,44(11,1)	0,56(14,2)
1/16	1/8	-FE-FT1-FN2	0,81(20,6)	0,41(10,4)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,56(14,3)	0,75(19,1)
1/8	1/8	-FE-FT2-FN2	0,97(24,6)	0,41(10,4)	050(12,7)	0,44(11,1)	0,09(2,3)	0,56(14,3)	0,75(19,1)
1/8	1/4	-FE-FT2-FN4	1,08(27,4)	0,59(15,0)	0,50(12,7)	0,44(11,1)	0,09(2,3)	0,69(17,5)	0,88(22,4)
3/16	1/8	-FE-FT3-FN2	1,00(25,4)	0,41(10,4)	0,54(13,7)	0,50(12,7)	0,12(3,0)	05(12,7)	0,75(19,1)
1/4	1/8	-FE-FT4-FN2	1,06(26,9)	0,41(10,4)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	1/4	-FE-FT4-FN4	1,17(29,7)	0,59(15,0)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,69(17,5)	0,88(22,4)
1/4	3/8	-FE-FT4-FN6	1,25(31,8)	0,59(15,0)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,81(20,6)	0,88(22,4)
1/4	1/2	-FE-FT4-FN8	1,36(34,5)	0,78(19,8)	0,60(15,2)	0,56(14,3)	0,19(4,8)	1,00(25,4)	1,12(28,4)
16/5	1/8	-FE-FT-FN2	1,13(28,7)	0,41(10,4)	0,64(16,3)	0,63(15,9)	0,25(6,4)	0,56(14,3)	0,75(19,1)
16/5	1/4	-FE-FT5-FN4	1,20(30,5)	0,59(15,0)	0,64(16,3)	0,63(15,9)	0,25(6,4)	0,69(17,5)	0,88(22,4)
3/8	1/8	-FE-FT6-FN2	1,20(30,5)	0,41(10,4)	0,66(16,8)	0,69(17,5)	028(7.1)	0,63(15,9)	0,75(19,1)
3/8	1/4	-FE-FT6-FN4	1,23(31,2)	0,59(15,0)	066(16,8)	069(17,5)	028(7.1)	069(17,5)	0,88(22,4)
3/8	3/8	-FE-FT6-FN6	1,31(33,3)	0,59(15,0)	0,66(16,8)	0,69(17,5)	028(7.1)	0,81(20,6)	0,88(22,4)
3/8	1/2	-FE-FT6-FN8	1,42(36,1)	0,78(19,8)	0,66(16,8)	0,69(17,5)	028(7.1)	1,00(25,4)	1,12(28,4)
1/2	1/4	-FE-FT8-FN4	1,42(36,1)	0,59(15,0)	0,90(22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	3/8	-FE-FT8-FN6	1,42(36,1)	0,59(15,0)	0,90(22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	1/2	-FE-FT8-FN8	1,53(38,9)	0,78(19,8)	0,90(22,9)	0,87(22,2)	0,41(10,4)	1,00(25,4)	1,12(28,4)
5/8	3/8	-FE-FT10-FN6	1,50(38,1)	0,59(15,0)	0,96(24,4)	1,00(25,4)	0,50(12,7)	0,94(23,8)	0,88(22,4)
5/8	1/2	-FE-FT10-AN8	1,57(39,9)	0,78(19,8)	0,96(24,4)	1,00(25,4)	0,50(12,7)	1,06(27,0)	1,12(28,4)
3/4	1/2	-FE-FT12-AN8	1,57(39,9)	0,78(19,8)	0,96(24,4)	1,13(28,6)	0,62(15,7)	1,06(27,0)	1,12(28,4)
3/4	3/4	-FE-FT12-FN12	1,76(44,7)	0,81(20,6)	0,96(24,4)	1,13(28,6)	0,62(15,7)	1,37(34,9)	1,25(31,8)
7/8	3/4	-FE-FT14-FN12	1,76(44,7)	0,81(20,6)	1,02(25,9)	1,25(31,8)	0,72(18,3)	1,37(34,9)	1,25(31,8)
1	3/4	-FE-FN16-FN12	1,93(49,0)	0,81(20,6)	1,23(31,2)	1,50(38,1)	0,88(22,4)	1,37(34,9)	1,25(31,8)
1	1	-FE-FT6-FN16	2,11(53,6)	1,00(25,4)	1,23(31,2)	1,50(38,1)	0,88(22,4)	1,69(42,9)	1,50(38,1)

T-rör O.D. (mm)	P-NPT STORLEK	Grundläggande Beställning Nummer	Mått, mm (in)
T-rör O.D. (mm)	P-NPT STORLEK	Grundläggande Beställning Nummer	L	B	C	D	E	F	Lx
6	1/8	-FE-MT6-FN2	27,0(1,06)	10,4(0,41)	15,3(0,60)	14,0 (0,55)	4,8(0,19)	12,7(0,50)	19,0 (0,75)
6	1/4	-FE-MT6-FN4	29,8(1,17)	15,0 (0,59)	15,3(0,60)	14,0 (0,55)	4,8(0,19)	17,5(0,69)	22,4(0,88)
8	1/8	-FE-MT8-FN2	28,8(1,13)	10,4(0,41)	16,2(0,64)	16,0 (0,63)	4,8(0,19)	14,3(0,56)	19,1(0,75)
8	1/4	-FE-MT8-FN4	30,6(1,20)	15,0 (0,59)	16,2(0,64)	16,0 (0,63)	6,4(0,25)	17,5(0,69)	22,4(0,88)
10	1/4	-FE-MT10-FN4	33,5(1,32)	15,0 (0,59)	17,2(0,68)	19,0 (0,75)	7,9(0,31)	20,6(0,81)	22,4(0,88)
10	3/8	-FE-MT10-FN6	33,5(1,32)	15,0 (0,59)	17,2(0,68)	19,0 (0,75)	7,9(0,31)	20,6(0,81)	22,4(0,88)
10	1/2	-FE-MT10-FN8	36,6(1,44)	19,8(0,78)	17,2(0,68)	19,0 (0,75)	7,9(0,31)	25,4(1,00)	28,5(1,12)
12	1/4	-FE-MT12-FN4	36,0(1,42)	15,0 (0,59)	22,8(0,90)	22,0 (0,87)	7,9(0,31)	20,6(0,81)	22,4(0,88)
12	3/8	-FE-MT12-FN6	36,0(1,42)	15,0 (0,59)	22,8(0,90)	22,0 (0,87)	9,5(0,37)	20,6(0,81)	22,4(0,88)
12	1/2	-FE-MT12-FN8	38,8(1,53)	19,8(0,78)	22,8(0,90)	22,0 (0,87)	9,5(0,37)	25,4(1,00)	28,4(1,12)
16	3/8	-FE-MT16-FN6	39,5(1,56)	15,0 (0,59)	24,4(0,96)	25,0 (0,98)	9,5(0,37)	27,0(1,06)	23,6(0,93)
16	1/2	-FE-MT16-FN8	39,5(1,56)	19,8(0,78)	24,4(0,96)	25,0 (0,98)	12,7(0,50)	27,0(1,06)	28,5(1,12)
